助力国家再生能源、全球领先风电机组——联合动力风力发电机

关键词 风力发电机 国电联合 外观设计 结构设计
发布时间 2020-11-17


  KIOMO柯瑞莫产品设计目标

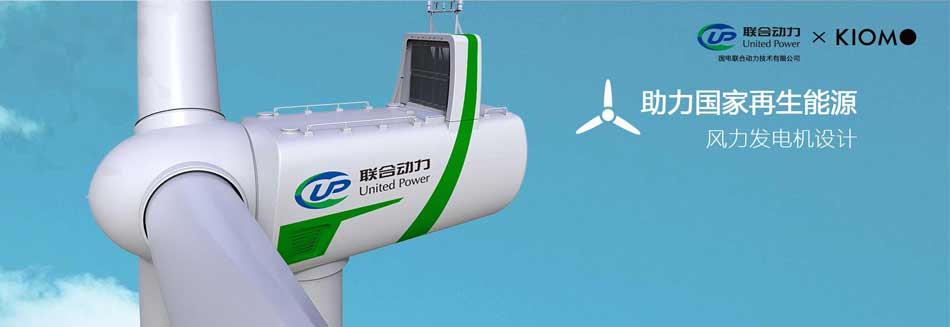

  国电联合动力自主研发的风电机组接下来要迎来的是来自国内及国外市场的挑战。在技术上我们的产品已经处于领先地位,拥有与之匹配的“颜值”是接下来工作的重点。我们对联合动力风机的机舱罩和前方球体进行了外观与结构设计。


  企业面临的社会背景与产品设计难题

  我们对国内外的风电市场进行了详细调研,在国内,市面的风电电机市场同质化严重,远远望去,各个单位的风力发电机无法直观看出有无不同之处。

  应对国外市场我们需要让产品拥有独一无二的外观,使其拥有属于自己的外观专利。


  KIOMO提供的创新设计服务

  基于这一挑战,设计总监带领设计小组进行讨论,将项目分为几个重要的阶段:1、产品调研阶段—需要将国内外知名品牌风力发电机的品牌、样式收集出来。这一阶段的目标是找到其他品牌风力发电机的优缺点,同时理清风力发电行业产品外观的风格趋势;2、草图设计阶段——根据调研分析出的设计方向,快速进行草图造型绘制,从大量草图以及头脑风暴的创意想法中筛选出可行度较高的几款方案;3、草图深入阶段——对风力发电机的外观形态进行进一步的细化、推衍,并细化产品的材料、表面加工工艺、色彩识别等。4、结构设计阶段——将确认下来的外观设计根据相关材料及工艺要求和标准进行深入设计。

  经过调研,我们分析出产品设计需要中的几个着重点:1、具有明确的视觉识别;2、优化产品性能,散热优良;3、便于维修。

  在外观设计上,风力发电机由于体型巨大,需要与空气动力学紧密结合,避免大风天气影响下产品外形产生过大的风阻。因此在外形方案的选择上,我们选取了仿生空气动力学设计,机舱罩外壳采用流线型设计,模拟鱼类身体线条,降低风阻,以保证产品安全。

  在颜色选择上我们选择了绿色为主色调,基于以下几点原因:1、联合动力的VI设计中以蓝绿色为主色调,我们选取绿色与其企业形象识别色彩相呼应,在外界以形成一个统一的形象印象;2、绿色代表了新能源行业;3、我们选取了明度和纯度比较高的草绿色,增加产品的识别度。风力发电机的安置位置在空旷的地域,周边很少有其他建筑物的衬托。背景是灰色或浅蓝色的天空,在这样环境的衬托下,绿色就格外显眼。

  风力发电机的机舱中包容着风力发电机的关键设备,包括齿轮箱、发电机,这些关键器件发热量巨大,因此如何保证产品增大散热效率则是我们需要考虑的另一个问题。为了解决这一问题,我们在机舱罩的侧部下方设计了一个可供散热的通风栅栏。外部冷空气通过隔栅进入机舱罩内部,穿过机舱,将大量热气带走,通过顶部的防尘网口排出机体外部。

  维护人员可以通过风力发电机塔进入机舱,进行维修工作。因此在机舱罩的顶部设置检修口,维修人员通过检修口上到顶部,完成顶部的一些维修作业。

  在维修口的设计上,同时考虑到机舱罩的防尘、防水要求,维修口的位置创意性设计到顶侧边,达到通风目的的同时可以放置雨水的灌入。


  我们为客户提供的价值

  我们公司为客户提供的服务解决了产品同质化、识别性问题,助力客户迈向国际市场!

  目前该产品于2020年9月在内蒙古赤峰查干花风场成功并网发电。
